Як на принтері вирівняти друкувальну головку?

Ключовим елементом будь-якого принтера або багатофункціонального пристрою є друкувальна головка, яка іноді може працювати непередбачувано. Наприклад, вона може залишати горизонтальні або вертикальні смуги на папері, друкувати літери, символи або зображення зі зміщенням або не там, де вони повинні бути відповідно до електронного документа, тощо.

Якщо у принтера немає серйозних несправностей, то подібні "артефакти" друку зазвичай з'являються через зміщення друкувальної головки зі свого початкового положення. Це часто трапляється через ослаблення механізмів кріплення головки до статичних елементів, по яких вона рухається під час друку. Крім того, такі проблеми можуть виникати через необережне транспортування принтера, що пояснює, чому нерівний або перекошений друк може зустрічатися навіть у нових пристроїв.

Як би там не було, усунути "дивну поведінку" голівки, що друкує, можна шляхом її вирівнювання. На щастя, нічого не треба розбирати. У всіх принтерів і МФУ є автоматична функція вирівнювання (або калібрування) друкуючої голівки. Потрібно лише знати, як нею скористатися. І тут все залежить від виробника та конкретної моделі друкувальної машини.

Наведемо кілька інструкцій із запуску цієї функції на принтерах Epson та Canon.

Вирівнювання друкувальної головки на принтерах Epson

У принтерах і багатофункціональних пристроях Epson ця функція відома як "Калібрування друкувальної головки". Її можна запустити через налаштування драйвера пристрою, встановленого на комп'ютері. У деяких моделях Epson калібрування друкувальної головки можна також ініціювати за допомогою сенсорної або LCD-панелі, розташованої на корпусі принтера.

Калібрування друкувальної головки у принтерів та багатофункціональних пристроїв Epson за допомогою драйвера виконується наступним чином (на прикладі Epson L132):

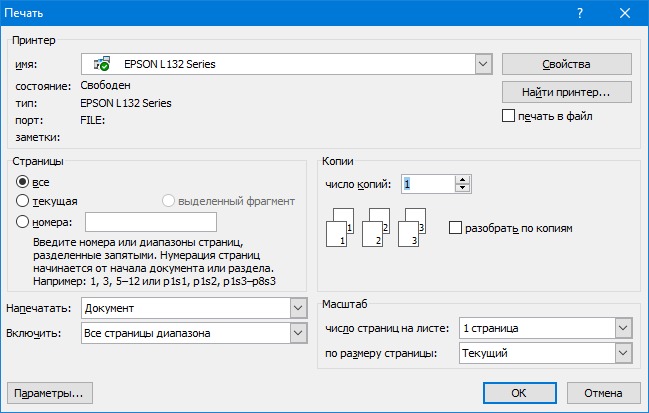

• Відкриваємо властивості принтера (драйвера). Можна зробити з будь-якої програми з функцією друку: використовуйте комбінацію клавіш «Ctrl + P», у вікні, натисніть кнопку «Властивості» навпроти назви принтера.

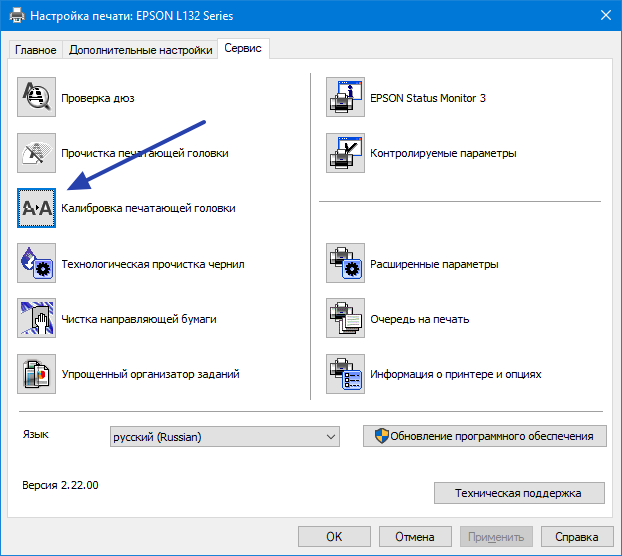

• Відкриється ще одне вікно - "Налаштування друку". Перейдіть у ньому у вкладку «Сервіс», потім запустіть функцію «Калібрування друкувальної голівки», натиснувши кнопку з відповідним написом.

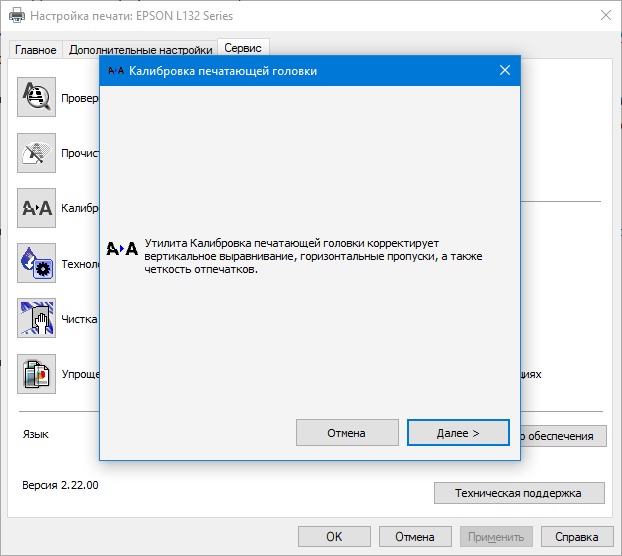

• Виконуйте покрокову інструкцію, що з'явиться на екрані.


У випадку з принтерами та багатофункціональними пристроями Epson, які мають сенсорну або кнопкову LCD-панель управління, запуск функції калібрування друкувальної головки залежить від конкретної моделі. Однак, процес використання функції вирівнювання практично однаковий для всіх моделей:

• Завантажте папір у лоток принтера.
• Насамперед потрібно відкрити меню налаштувань на LCD-дисплеї (залежно від моделі принтера/БФП в дане меню можна потрапити, як із самого дисплея, так і натисканням кнопки налаштувань на корпусі).
• У меню налаштувань (або глибше – у підрозділі «Сервіс», «Обслуговування» тощо) запускаємо функцію «Калібрування друкувальної голівки».

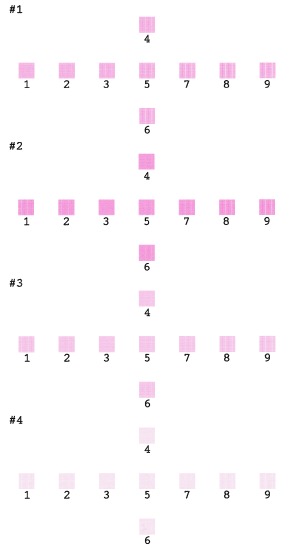

• Принтер надрукує на аркуші шаблон калібрування, що є кілька наборів зображень у вигляді пронумерованих квадратиків. Візьміть роздрукований аркуш та уважно вивчіть його.



• Тим часом на LCD-дисплеї з'явиться пронумерована таблиця:

• Тут потрібно вибрати той номер рядка і той конкретний квадратик, що найкраще віддрукувався на попередньому кроці. Номери рядків у таблиці відповідають номерам наборів із квадратиками. А цифра у цьому рядку відповідає номеру самого квадратика у вказаному наборі.
• Показаний на зображенні вище варіант налаштування передбачає, що найкращим чином було надруковано квадрат №5 у першому рядку роздрукованого шаблону (взагалі, цей варіант налаштування встановлюється за замовчуванням).
• Натискаємо кнопку «ОК» на корпусі принтера/БФП або дисплеї та чекаємо на закінчення процедури. За необхідності процедуру можна запустити повторно.

Вирівнювання друкувальної головки на принтерах Canon

У принтерів та МФУ Canon вирівнювання ПГ також може бути виконане за допомогою драйвера (в даному випадку – спеціальної утиліти) або запуску відповідної функції з панелі керування на корпусі пристрою.

Для калібрування друкувальної головки за допомогою встановленого на ПК програмного забезпечення Canon:

• Помістіть щонайменше два аркуші паперу в лоток принтера.
• Інсталюйте повний пакет драйверів для принтера або багатофункціонального пристрою (його можна завантажити з офіційного сайту Canon), який включає утиліту Canon IJ Printer Assistant Tool. Цю програму можна також завантажити та встановити окремо
• Запустіть Canon IJ Printer Assistant Tool з ярлика на робочому столі (якщо його немає, пошукайте в меню «Пуск»).

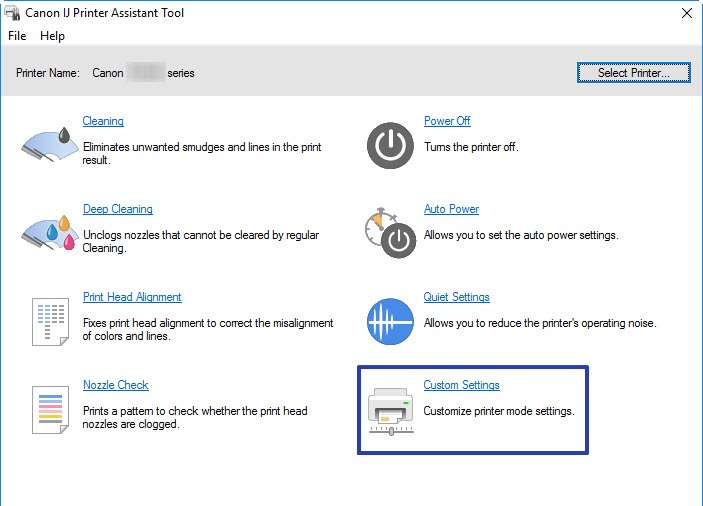

• У головному вікні програми перейдіть до розділу "Custom Settings" ("Спеціальні параметри").

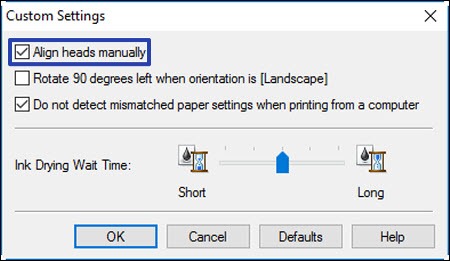

• У невеликому вікні встановіть галочку навпроти пункту «Align heads manually» («Вирівнювати головки вручну»), потім кнопку «ОК», а потім підтвердіть у діалоговому вікні зміну параметрів принтера.

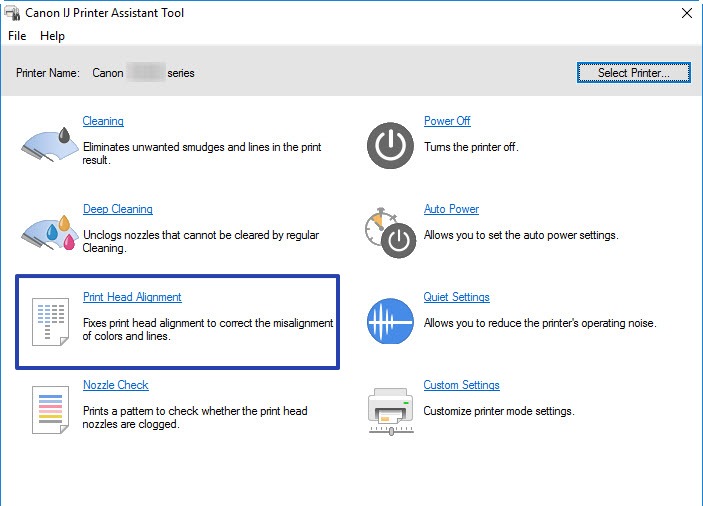

• Повернувшись у головне вікно програми Canon IJ Printer Assistant Tool, клацніть по елементу Print Head Alignment (Вирівнювання друкуючих головок).

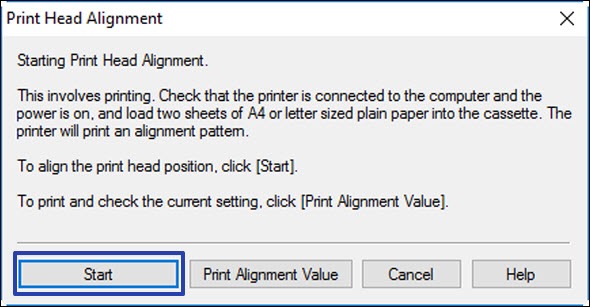

• Запустіть функцію вирівнювання друкувальної головки, натиснувши на кнопку «Start» («Пуск») у вікні, що відкрилося.

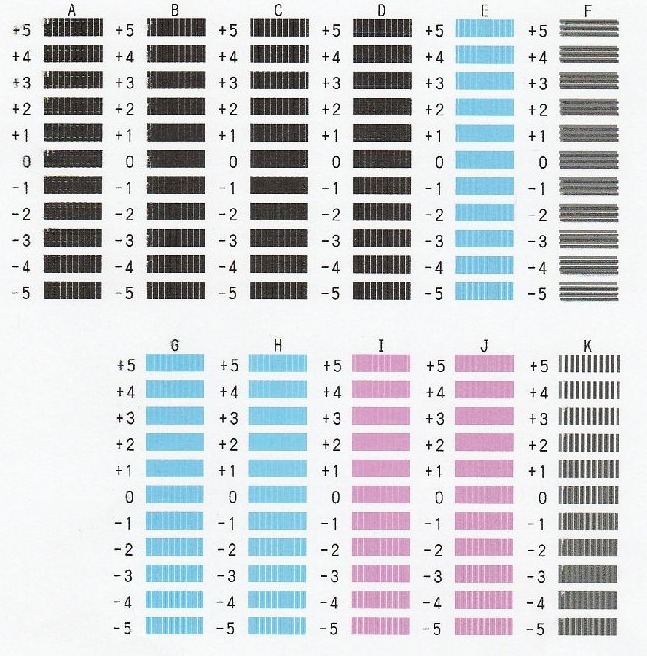

• Принтер виконає роздрук шаблону, який представляє декілька наборів зафарбованих прямокутників. На екрані комп'ютера з'явиться таблиця з текстовими полями введення.

• Згідно з роздрукованим шаблоном, введіть на комп'ютері в кожне поле номери тих прямокутників, які мають найменш видимі горизонтальні або вертикальні смуги. Після цього натисніть «OK» для завершення введення.
•  Принтер повторно запустить процедуру вирівнювання головки. Всі дії ті самі, тільки на цей раз роздрукований шаблон буде складатися з меншої кількості наборів прямокутників.

Калібрування друкувальної головки Canon за допомогою панелі керування принтером/БФП може бути виконане в автоматичному та/або ручному режимі (залежно від моделі). У моделях, що підтримують автоматичний режим вирівнювання друкувальної головки, все робиться дуже просто:

• Дивимося на індикатор живлення, готуючись рахувати кількість миготінь.
• Натисніть та утримуйте кнопку «Resume/Cancel» («Відновити/Скасувати»). Через короткий час індикатор живлення почне блимати зеленим.
• Відраховуємо 4 миготіння, потім відразу відпускаємо кнопку, що утримується.
• Чекаємо, поки принтер виконає процедуру, що може зайняти до 5 хвилин
• Після закінчення процедури буде роздруковано спеціальну діаграму вирівнювання, за якою можна буде оцінити результат.

Ручне вирівнювання друкувальної головки без використання комп'ютера можливе лише на повнофункціональних пристроях Canon зі сканером. Ось кроки для моделей Canon TS3100 та MP280:

• Завантажте кілька аркушів у лоток БФП.
• Натисніть кнопку «Setup»/«Налаштування» на корпусі принтера, поки на РК-дисплеї моделі Canon TS3100 не з'явиться цифра «4» або на світловому індикаторі моделі Canon MP280 не з'явиться літера «u».
• Натисніть кнопку "Чорний"/"Black" або "Колір"/"Color". Принтер виконає друкування чорно-білого або кольорового зразка вирівнювання з графічною інструкцією, після чого встановіть аркуш на скляну площину сканера.

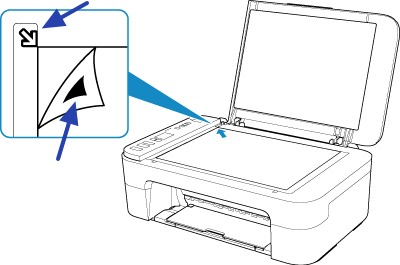

• В одному з кутів аркуша буде надруковано мітку – трикутник. Потрібно встановити аркуш роздрукованою стороною на сканер так, щоб мітка збіглася з міткою вирівнювання (стрілка) на корпусі БФП.

• Опустіть кришку сканера обережно і натисніть кнопку"Чорний"/"Black" або"Колір"/"Color", щоб розпочати сканування. Решту процесу виконає пристрій автоматично.
• Слідкуйте за індикатором живлення – припинення миготіння означатиме, що калібрування друкувальної головки завершено.
